De la proiectare la livrare: cum se desfășoară un proiect industrial integrat

Un proiect industrial complex nu începe în momentul în care primul reper metalic intră în producție. El începe mult mai devreme, atunci când o nevoie operațională este analizată și transformată într-o cerință tehnică ce poate fi proiectată, fabricată, testată și implementată.

Între ideea inițială și produsul final există numeroase decizii legate de configurație, materiale, structură, instalații, echipamente, aprovizionare, transport și exploatare. Fiecare dintre acestea poate influența direct costul, termenul de livrare și performanța soluției finale.

În cazul unui produs simplu și standardizat, aceste relații sunt relativ ușor de controlat. În cazul unui container tehnic, al unei remorci specializate, al unui sistem mobil sau al unei structuri metalice cu echipamente integrate, lucrurile devin mai complexe. O modificare aparent minoră poate afecta simultan rezistența structurii, masa totală, instalația electrică, climatizarea, accesul pentru mentenanță și condițiile de transport.

De aceea, un proiect industrial integrat nu reprezintă doar o succesiune de operațiuni de producție. Este un proces coordonat în care proiectarea, fabricația, integrarea și validarea sunt tratate ca părți ale aceluiași sistem.

Într-un proiect fragmentat, fiecare furnizor este responsabil doar pentru o parte limitată a rezultatului. O companie realizează proiectarea, alta produce structura, un alt furnizor livrează instalațiile, iar montajul este efectuat de o echipă separată.

Fiecare componentă poate fi realizată corect în mod individual. Problemele apar însă în zonele în care componentele trebuie să funcționeze împreună.

O structură poate respecta desenul tehnic, dar poate să nu ofere suficient spațiu pentru montarea echipamentelor. Un sistem HVAC poate avea capacitatea necesară, dar traseele de aer pot intra în conflict cu instalația electrică. O remorcă poate susține din punct de vedere structural un anumit echipament, dar distribuția masei poate afecta comportamentul în timpul transportului.

Într-un proiect industrial integrat, aceste relații sunt analizate înainte ca produsul să ajungă în fabricație. Echipele de proiectare, producție, aprovizionare și integrare lucrează pe baza acelorași cerințe și urmăresc același rezultat final.

Fluxul general poate fi sintetizat astfel:

1. analiza cerinței;
2. verificarea fezabilității;
3. dezvoltarea conceptului;
4. proiectarea tehnică;
5. planificarea și aprovizionarea;
6. producția și integrarea;
7. testarea și validarea;
8. livrarea și suportul post-livrare.

Valoarea modelului integrat nu constă doar în faptul că mai multe activități sunt realizate de același producător. Avantajul real este continuitatea informației și existența unei responsabilități clare asupra rezultatului final.

Multe proiecte încep cu o solicitare generală: un modul tehnic, o remorcă specială, un spațiu mobil, un container echipat sau o structură metalică adaptată unei anumite utilizări.

O asemenea descriere indică direcția, dar nu oferă suficiente informații pentru începerea fabricației. Înainte de proiectare trebuie înțeles motivul pentru care produsul este necesar, cine îl va utiliza, unde va funcționa și în ce condiții va fi exploatat.

Un container folosit permanent într-o zonă urbană va avea alte cerințe decât un modul transportat frecvent și utilizat în teren. O remorcă destinată transportului general diferă semnificativ de una care trebuie să susțină un generator, un echipament frigorific sau un sistem tehnic autonom.

În această etapă, discuția nu ar trebui să înceapă exclusiv de la dimensiuni și materiale. Trebuie înțeles mai întâi scenariul de utilizare.

Printre întrebările importante se numără:

• Ce funcție trebuie să îndeplinească soluția?
• În ce mediu va fi utilizată?
• Cât de des va fi transportată?
• Ce echipamente trebuie integrate?
• Ce surse de energie sunt disponibile?
• Cine va opera și întreține sistemul?
• Ce standarde și reglementări trebuie respectate?
• Care este termenul estimat pentru implementare?

Răspunsurile influențează direct configurația produsului. Ele determină alegerea materialelor, dimensionarea structurii, nivelul de izolare, capacitatea instalațiilor și modul în care va fi organizat spațiul interior.

2.1 De ce trebuie definite criteriile de acceptanță de la început

O cerință tehnică trebuie să poată fi verificată. Formulări precum „structură rezistentă”, „echipare completă” sau „utilizare intensivă” sunt prea generale dacă nu sunt asociate unor criterii măsurabile.

De exemplu, utilizarea intensivă poate însemna exploatare zilnică, transport frecvent, utilizare în condiții climatice dificile sau un anumit număr de cicluri de funcționare. Fiecare interpretare conduce la alte decizii tehnice.

În funcție de proiect, criteriile de acceptanță pot include masa totală, sarcina utilă, dimensiunile, toleranțele, capacitatea electrică, temperatura interioară, etanșeitatea, timpul de instalare sau accesul pentru mentenanță.

Definirea acestor criterii reduce riscul ca beneficiarul și producătorul să evalueze diferit rezultatul în momentul recepției.

După clarificarea nevoii, trebuie stabilit dacă soluția poate fi realizată în forma solicitată și în limitele de cost, termen și performanță disponibile.

Fezabilitatea nu înseamnă doar verificarea faptului că structura poate fi produsă. Un proiect industrial trebuie să fie analizat simultan din perspectivă tehnică, economică, operațională și logistică.

În această etapă, echipa verifică dacă există suficient spațiu pentru toate echipamentele, dacă structura poate susține sarcinile estimate și dacă instalațiile pot funcționa împreună. Sunt analizate alimentarea electrică, climatizarea, ventilația, traseele de cablu, accesul operatorilor și posibilitatea înlocuirii componentelor.

Un produs poate arăta corect într-un model 3D și totuși să fie dificil de realizat sau întreținut. De aceea, conceptul trebuie verificat și din perspectiva fabricației.

Echipa de producție poate identifica probleme care nu sunt evidente în faza inițială de proiectare: acces insuficient pentru sudură, raze de îndoire nepotrivite, repere greu de poziționat, operațiuni imposibil de verificat sau o ordine de montaj ineficientă.

3.1 Fezabilitatea logistică

Transportul și instalarea trebuie analizate încă din faza de concept, nu după finalizarea produsului.

Dimensiunile maxime admise, masa totală, punctele de ridicare, sistemele de ancorare și accesul în locația finală pot influența configurația produsului. În cazul unui ansamblu modular, trebuie stabilit inclusiv modul în care componentele vor fi descărcate și montate.

Un produs care funcționează în fabrică, dar nu poate fi transportat, amplasat sau conectat în condiții sigure, nu reprezintă o soluție completă.

La finalul etapei de fezabilitate ar trebui să existe un concept suficient de clar pentru ca beneficiarul să poată înțelege configurația propusă, limitele acesteia, termenul estimativ și principalele riscuri.

După aprobarea conceptului începe proiectarea detaliată. În această etapă, soluția este transformată dintr-o idee tehnică într-un set de documente pe baza cărora produsul poate fi fabricat, montat și verificat.

Produsul este împărțit în sisteme și subansamble: structura portantă, închiderile, instalațiile electrice, climatizarea, instalațiile sanitare, echipamentele, mobilierul tehnic și elementele necesare pentru transport sau ridicare.

Această împărțire nu înseamnă că sistemele sunt proiectate separat. Dimpotrivă, scopul este identificarea și controlul relațiilor dintre ele.

Montarea unui aparat de climatizare, de exemplu, nu presupune doar alegerea unei poziții pe perete. Trebuie analizate suportul structural, alimentarea electrică, evacuarea condensului, circulația aerului, protecția în timpul transportului și accesul pentru service.

4.1 Ce conține documentația tehnică

În funcție de complexitatea proiectului, documentația poate include:

• modele 3D;
• desene de ansamblu;
• desene de execuție;
• liste de materiale și componente;
• scheme electrice;
• trasee de instalații;
• specificații de material;
• toleranțe și condiții de montaj;
• planuri de control și testare.

Modelul 3D este important pentru verificarea geometriei și identificarea interferențelor, dar nu înlocuiește documentația de fabricație. Un produs trebuie să poată fi realizat în mod repetabil, nu doar reprezentat vizual.

4.2 Controlul modificărilor

În majoritatea proiectelor apar modificări. Beneficiarul poate solicita o altă configurație, un echipament poate fi înlocuit, iar echipa de producție poate identifica o soluție mai eficientă.

Problema nu este existența modificărilor, ci modul în care acestea sunt gestionate.

Fiecare schimbare trebuie analizată în raport cu structura, materialele, instalațiile, costurile și termenul de livrare. După aprobare, toate documentele afectate trebuie actualizate.

Fără un control clar al reviziilor, producția poate utiliza versiuni diferite ale aceluiași desen, iar componentele realizate separat pot deveni incompatibile.

După finalizarea documentației necesare, proiectul trebuie transformat într-un plan de execuție. În această etapă sunt stabilite resursele, succesiunea operațiunilor, materialele și capacitatea de producție alocată.

Termenul unui proiect industrial nu depinde doar de durata operațiunilor din fabrică. Uneori, componenta care influențează cel mai mult calendarul este un echipament cu termen lung de aprovizionare: un agregat frigorific, un generator, un sistem HVAC, o axă specială, un invertor sau un anumit tip de material.

Aceste componente trebuie identificate din timp. În unele cazuri, aprovizionarea lor poate începe înaintea finalizării întregii documentații, cu condiția ca specificațiile esențiale să fie deja validate.

Materialele recepționate trebuie să corespundă cerințelor din proiect. Nu este suficient să existe cantitatea necesară; trebuie verificate specificația, dimensiunile, documentele de conformitate și condițiile de depozitare.

Înlocuirea unui material sau echipament nu ar trebui făcută automat. Chiar și o alternativă aparent echivalentă poate avea alte dimensiuni, alte cerințe de alimentare sau alte condiții de instalare.

5.1 Capacitatea declarată și capacitatea disponibilă

Un aspect important este diferența dintre capacitatea totală a unei fabrici și capacitatea disponibilă pentru un anumit proiect.

Planificarea trebuie să țină cont de proiectele aflate deja în producție, disponibilitatea utilajelor, personalul calificat, mentenanța echipamentelor și procesele care pot deveni puncte de blocaj.

Într-un proiect integrat, blocajul nu apare întotdeauna la debitare sau sudură. El poate apărea la vopsire, montaj, integrarea echipamentelor, testare sau documentația finală.

De aceea, un termen realist trebuie construit pe baza întregului flux, nu doar pe baza timpului necesar pentru realizarea structurii metalice.

În etapa de fabricație, materialele sunt prelucrate conform documentației tehnice și transformate în repere, subansamble și structuri complete.

În funcție de produs, fluxul poate include debitare laser sau plasmă, prelucrarea țevilor și profilelor, ștanțare, îndoire, sudură, pregătirea suprafețelor, vopsire și asamblare.

Alegerea procesului trebuie făcută în funcție de material, precizie, geometrie și volumul de producție. O operațiune eficientă pentru o serie mare poate fi nepotrivită pentru un prototip sau pentru un produs unic.

În timpul sudurii și asamblării trebuie controlate geometria, alinierea, secvența de lucru și eventualele deformații. Pentru reperele repetitive poate fi utilizată sudura robotizată, în timp ce produsele personalizate și geometriile complexe pot necesita intervenție manuală.

Calitatea nu trebuie verificată doar după finalizarea produsului. Unele elemente devin greu accesibile după închiderea pereților, aplicarea finisajelor sau montarea echipamentelor.

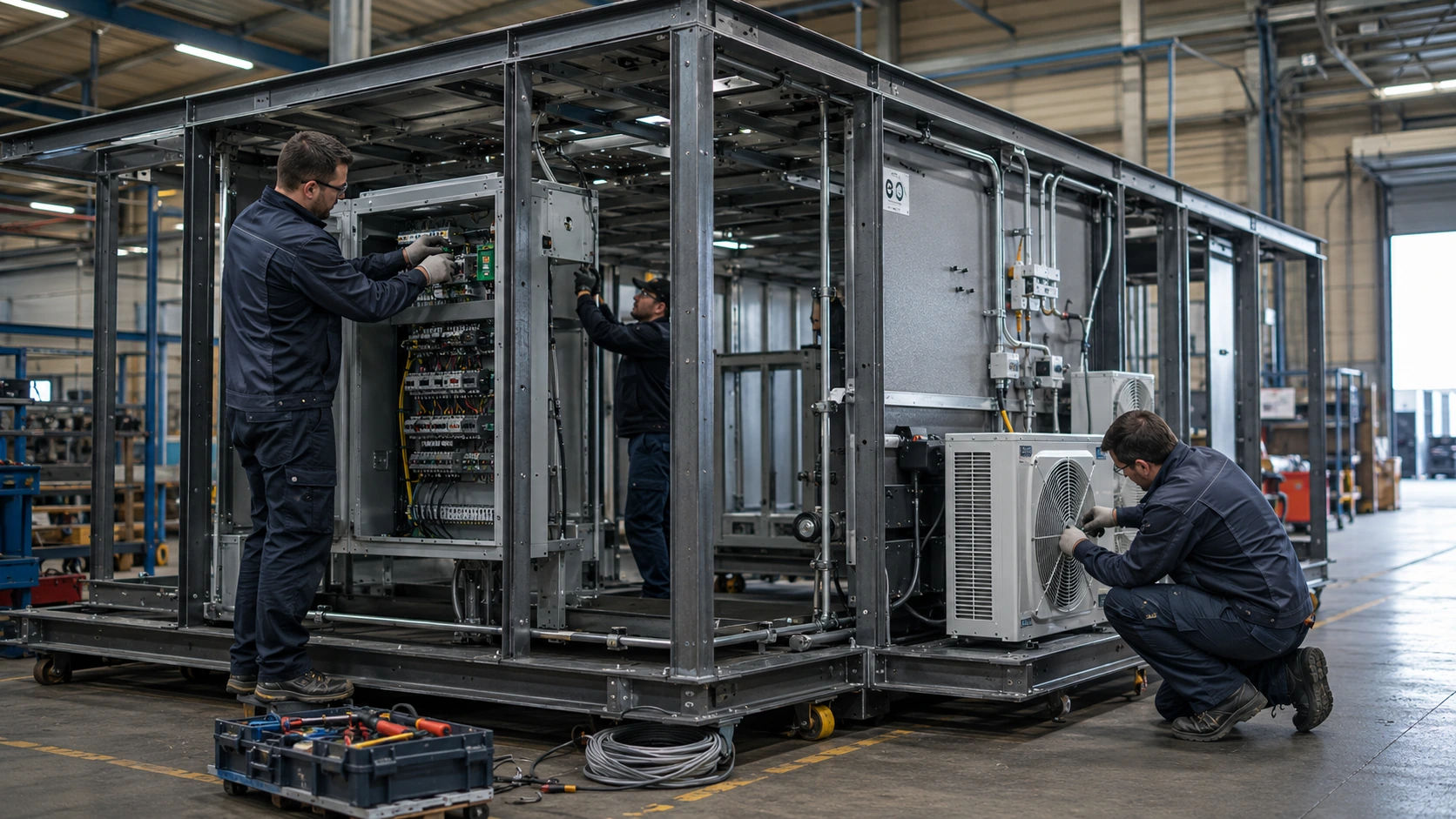

6.1 Integrarea instalațiilor și echipamentelor

Integrarea este etapa în care structura metalică devine un produs funcțional.

În funcție de aplicație, pot fi montate instalații electrice, sisteme HVAC, agregate frigorifice, generatoare, baterii, echipamente IT, sisteme de comunicații sau mobilier tehnic.

Fiecare echipament trebuie analizat nu doar din perspectiva montajului, ci și a exploatării. Trebuie să existe spațiu pentru operare, inspecție, mentenanță și înlocuire.

O soluție în care echipamentul poate fi instalat, dar nu poate fi ulterior reparat fără demontarea unor elemente majore, este insuficient optimizată.

Exemplu: un modul tehnic mobil

În cazul unui modul mobil echipat cu generator, instalație electrică și climatizare, toate sistemele trebuie corelate.

Masa generatorului influențează structura și distribuția greutății. Sistemul de răcire trebuie dimensionat în funcție de căldura produsă. Evacuarea gazelor trebuie poziționată în siguranță, iar cablurile trebuie protejate în timpul transportului.

În același timp, rezervorul, panoul de comandă și punctele de service trebuie să rămână accesibile.

Dacă aceste elemente sunt tratate separat, produsul poate deveni dificil de transportat sau întreținut. Într-un flux integrat, relațiile dintre sisteme sunt analizate înainte și verificate în timpul montajului.

Finalizarea asamblării nu înseamnă automat că proiectul este pregătit pentru livrare. Produsul trebuie verificat în raport cu cerințele și criteriile de acceptanță stabilite la început.

Pentru proiectele personalizate sau pentru produsele care urmează să fie fabricate în serie, prima unitate are un rol esențial. Ea nu validează doar produsul, ci și procesul prin care acesta a fost realizat.

Prima unitate permite verificarea dimensiunilor, materialelor, timpilor de montaj, accesului pentru mentenanță și funcționării instalațiilor. Tot acum pot fi identificate operațiuni dificil de repetat sau soluții care necesită optimizare.

În funcție de produs, testarea în fabrică poate include:

• verificări dimensionale;
• inspecția îmbinărilor;
• teste electrice;
• verificarea etanșeității;
• probe ale instalațiilor;
• verificarea climatizării;
• testarea alarmelor și protecțiilor;
• simularea unor scenarii de utilizare.

Rezultatele trebuie documentate, iar eventualele neconformități trebuie remediate și reverificate.

Un proces industrial matur nu presupune absența totală a problemelor. Presupune existența unei metode prin care problemele sunt identificate, analizate, corectate și prevenite la unitățile următoare.

De la prototip la producția de serie

După validarea primei unități, concluziile trebuie transferate în documentație. Desenele, listele de materiale, instrucțiunile de montaj și planurile de control trebuie actualizate înaintea continuării seriei.

În caz contrar, echipa riscă să repete aceleași dificultăți la fiecare unitate.

Producția de serie nu înseamnă doar repetarea acelorași operațiuni. Înseamnă repetarea controlată a unei configurații validate.

Pregătirea pentru livrare trebuie adaptată produsului și condițiilor din locația finală.

Componentele sensibile trebuie protejate, elementele mobile trebuie asigurate, iar punctele de ridicare și ancorare trebuie marcate. În cazul unui ansamblu format din mai multe module, ordinea transportului trebuie corelată cu ordinea montajului.

După amplasarea produsului pot fi necesare verificări suplimentare. Transportul, ridicarea și conectarea pot influența anumite sisteme, chiar dacă acestea au fost testate anterior în fabrică.

Testarea în locația finală poate confirma stabilitatea, conexiunile dintre module, alimentarea cu energie, funcționarea instalațiilor și comunicarea dintre echipamente.

În funcție de contract, livrarea poate include și documentația tehnică finală:

• desene conforme cu produsul executat;
• scheme electrice;
• certificate și declarații;
• rapoarte de testare;
• manuale de utilizare;
• instrucțiuni de mentenanță;
• lista pieselor de schimb.

Pentru produsele complexe, instruirea operatorilor poate fi la fel de importantă ca produsul în sine. O soluție tehnică performantă poate fi utilizată incorect dacă beneficiarul nu înțelege modul de operare, limitările și procedurile de mentenanță.

Relația cu producătorul poate continua prin asistență tehnică, mentenanță, piese de schimb, modificarea configurației sau extinderea sistemului.

Cum abordează POP Industry proiectele industriale integrate

POP Industry este poziționată ca o platformă industrială care reunește proiectarea, prelucrarea metalică, fabricația, asamblarea și integrarea sistemelor. Modelul companiei este construit în jurul a trei divizii complementare: PContainer pentru containere și sisteme containerizate, REPO pentru remorci și platforme, respectiv P-AIR Systems pentru corturi, adăposturi rapide și hale modulare.

Prin această structură, un proiect poate include un singur produs sau mai multe soluții coordonate. De exemplu, un sistem operațional poate combina spații containerizate, infrastructură temporară și echipamente de transport, fără ca beneficiarul să fie nevoit să gestioneze separat fiecare componentă.

POP Industry operează pe o platformă industrială declarată de aproximativ 80.000 m², dintre care 50.000 m² sunt destinați producției, și are peste 250 de angajați. Materialele companiei prezintă, de asemenea, experiență de peste 30 de ani și colaborări cu peste 1.000 de clienți și parteneri din România și din piețe internaționale.

Capabilitățile de producție includ debitare laser și plasmă, prelucrarea țevilor și profilelor, ștanțare CNC, îndoire, sudură manuală și robotizată și linii dedicate pentru asamblare. Fluxul este completat de integrarea instalațiilor și echipamentelor, verificarea produsului și pregătirea pentru livrare.

În funcție de cerința proiectului, procesul poate începe de la un concept funcțional, de la o documentație existentă sau de la o solicitare RFQ/RFP. Rolul analizei inițiale este de a determina dacă soluția poate fi produsă în configurația solicitată și care sunt etapele necesare pentru implementare.

Această abordare este relevantă în special pentru:

• proiecte instituționale și de infrastructură critică;
• producție pentru OEM, integratori și contractori;
• prototipuri și produse personalizate;
• structuri și subansamble metalice;
• containere și module tehnice;
• remorci și platforme specializate;
• sisteme mobile cu echipamente integrate.

Valoarea unui producător industrial integrat nu rezultă doar din numărul utilajelor disponibile. Ea rezultă din capacitatea de a coordona oamenii, documentația, procesele și echipamentele astfel încât produsul final să funcționeze ca un sistem complet.

Un proiect industrial integrat este construit printr-o succesiune controlată de decizii. Analiza cerinței stabilește ce trebuie realizat. Fezabilitatea arată dacă soluția poate fi produsă și utilizată în condițiile solicitate. Proiectarea controlează geometria și interfețele, iar planificarea corelează materialele, resursele și termenul.

Producția transformă documentația în produs, integrarea îi oferă funcționalitate, iar testarea confirmă că rezultatul corespunde cerințelor inițiale. Livrarea, instalarea și documentația închid procesul și pregătesc produsul pentru utilizare.

Atunci când aceste etape sunt coordonate de aceeași structură industrială, beneficiarul obține mai mult decât un produs. Obține un flux mai clar, mai puține interfețe de gestionat și o responsabilitate mai bine definită asupra rezultatului final.
